Ethernet

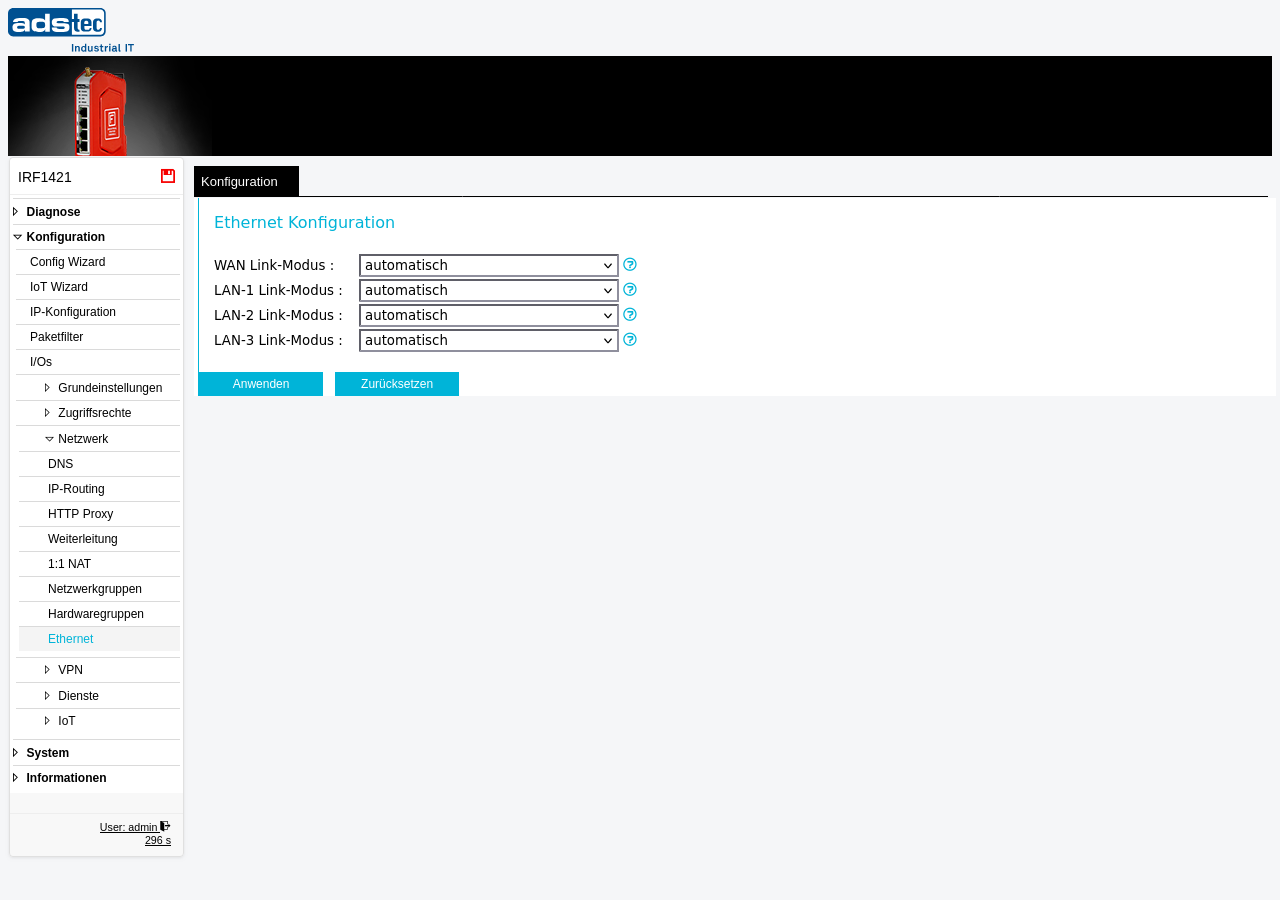

Navigation: Konfiguration > Netzwerk > Ethernet

Die Seite Ethernet konfiguriert den Link-Modus für jeden physischen Ethernet-Port der IRF1000. Standardmäßig arbeiten alle Ports im automatischen Modus, der die Aushandlung von Geschwindigkeit und Duplex sowie die automatische Crossover-Erkennung (Auto-MDIX) ermöglicht. In den meisten Installationen ist die Standardeinstellung geeignet und es sind keine Änderungen erforderlich. Eine manuelle Auswahl des Link-Modus ist nur notwendig, wenn eine Verbindung zu älteren Geräten hergestellt wird, die keine Auto-Negotiation unterstützen, oder wenn aus Diagnose- oder Kompatibilitätsgründen eine bestimmte Kombination aus Geschwindigkeit und Duplex erzwungen werden muss. Die Portzuordnung — welcher physische Port als WAN und welche Ports als LAN dienen — wird auf der Seite IP-Konfiguration festgelegt.

Einstellungen

WAN Link-Modus

Wählt den Ethernet-Link-Modus für den WAN-Port.

automatisch: Der Port handelt Geschwindigkeit, Duplex und Kabelverbindungsart (MDI/MDI-X) automatisch mit dem angeschlossenen Gerät aus. Dies ist die empfohlene Einstellung für alle Standardinstallationen.

10 Mbit/s Halbduplex, 10 Mbit/s Vollduplex, 100 Mbit/s Halbduplex, 100 Mbit/s Vollduplex, 1000 Mbit/s Vollduplex: Erzwingt die angegebene Geschwindigkeits- und Duplex-Einstellung am Port. Wird der Ethernet-Modus auf einen anderen Wert als automatisch gesetzt, wird die automatische Crossover-Erkennung (Auto-MDIX) deaktiviert und der Port verwendet stattdessen MDI. Bei Verbindung mit einem Gerät, das ebenfalls einen festen Link-Modus verwendet, kann ein Crossover-Kabel erforderlich sein.

LAN-1 Link-Modus

Wählt den Ethernet-Link-Modus für LAN-Port 1. Die verfügbaren Optionen und das Verhalten sind identisch mit denen des WAN Link-Modus. Ein anderer Modus als automatisch deaktiviert Auto-MDIX an diesem Port.

LAN-2 Link-Modus

Wählt den Ethernet-Link-Modus für LAN-Port 2. Die verfügbaren Optionen und das Verhalten sind identisch mit denen des WAN Link-Modus. Ein anderer Modus als automatisch deaktiviert Auto-MDIX an diesem Port.

LAN-3 Link-Modus

Wählt den Ethernet-Link-Modus für LAN-Port 3. Die verfügbaren Optionen und das Verhalten sind identisch mit denen des WAN Link-Modus. Ein anderer Modus als automatisch deaktiviert Auto-MDIX an diesem Port.

ACHTUNG

Das Setzen eines festen Link-Modus deaktiviert Auto-MDIX am betroffenen Port. Wenn das angeschlossene Gerät ebenfalls einen festen Link-Modus ohne Auto-MDIX verwendet, ist ein Crossover-Kabel erforderlich. Eine nicht übereinstimmende Geschwindigkeits- oder Duplex-Einstellung zwischen der IRF1000 und dem angeschlossenen Gerät kann zu Verbindungsausfällen, erhöhtem Paketverlust oder stark reduziertem Durchsatz führen. Ändern Sie diese Einstellungen nur, wenn das angeschlossene Gerät dies erfordert.

Sicherheit

Das Erzwingen einer bestimmten Link-Geschwindigkeit kann in Hochsicherheitsumgebungen als Härtungsmaßnahme eingesetzt werden, um sicherzustellen, dass ein bekannter physischer Verbindungstyp eingehalten wird. In den meisten Installationen ist jedoch der standardmäßige Modus automatisch ausreichend und empfohlen. Wenn einzelne LAN-Ports nicht genutzt werden, sollten sie auf Netzwerkebene deaktiviert oder der Zugriff über Paketfilter-Regeln eingeschränkt werden, um die physische Angriffsfläche zu reduzieren.
