IEC 61162-460 Gateway

Navigation: Konfiguration > Dienste > IEC 61162-460

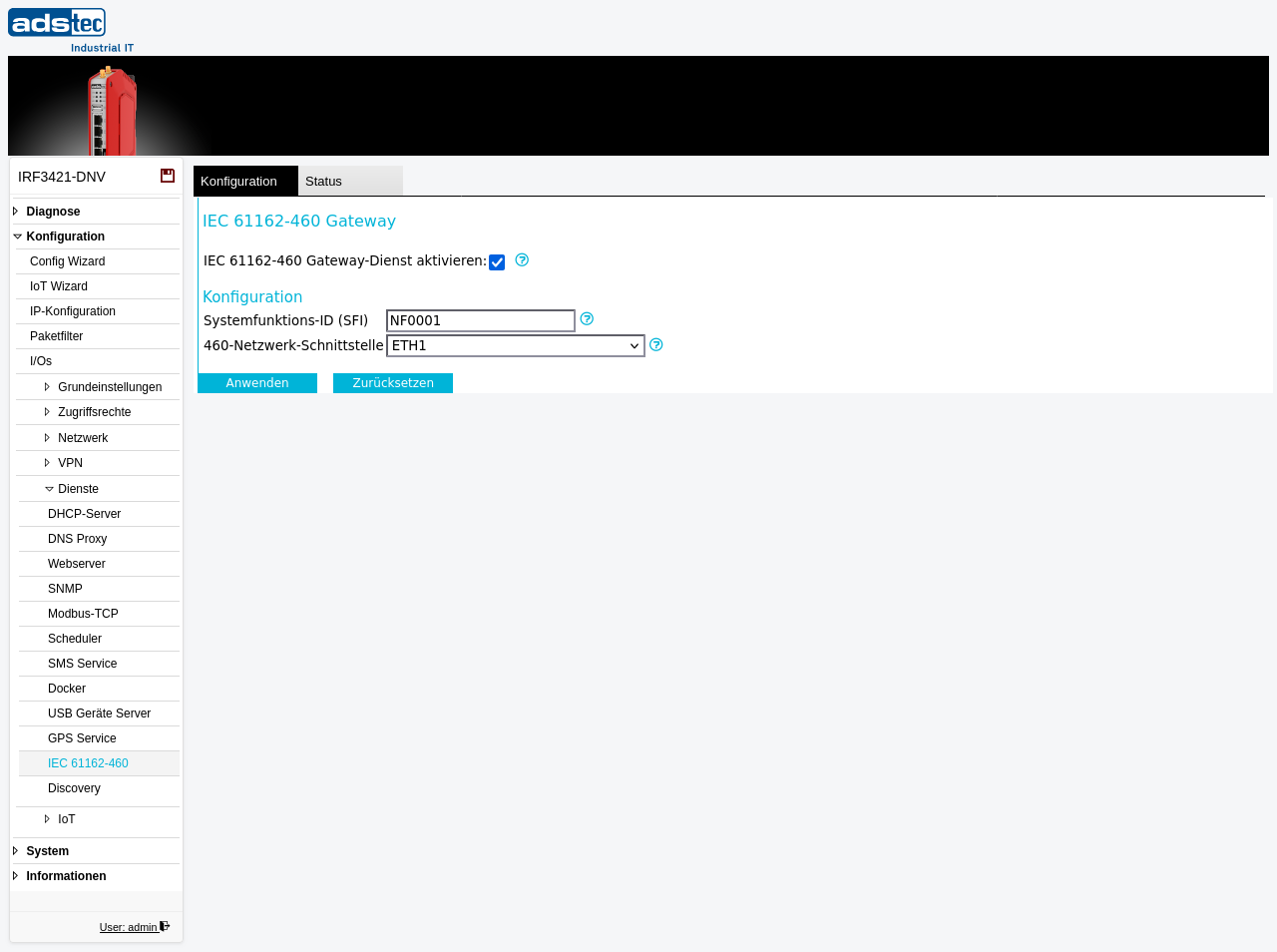

Die Seite IEC 61162-460 konfiguriert den maritimen Netzwerk-Gateway-Dienst der IRF3000. Die Norm IEC 61162-460 definiert die Safety- und Security-Anforderungen für die Ethernet-Vernetzung von Navigations- und Funkkommunikationsgeräten an Bord von Schiffen. Bei Aktivierung sendet das Gateway zyklische Syslog-Meldungen, SRP/HBT-Sentences zur Topologie-Erkennung sowie BAM-Warnmeldungen (Caution Alerts) über die festgelegte 460-Netzwerk-Schnittstelle und erfasst Schnittstellenstatistiken, Nachbartabellen und aktive Verbindungen zur Überwachung auf der Registerkarte Status. Änderungen werden nach Klick auf Anwenden sofort wirksam, müssen aber über die Seite Speichern dauerhaft gesichert werden, um einen Neustart zu überdauern.

Hinweis

Das IEC 61162-460 Gateway ist nur auf den maritimen DNV-Varianten der IRF3000 verfügbar (IRF3401-DNV / IRF3421-DNV). Auf Standardmodellen ohne maritime Zulassung wird die Seite nicht angezeigt.

IEC 61162-460 Netzwerkarchitektur

IEC 61162-460 setzt voraus, dass das Gerät drei Netzwerke trennt — WAN, DMZ und LAN — und der 460-Gateway-Dienst muss auf der LAN-seitigen Schnittstelle betrieben werden. Die DNV-Variante ist ein Vier-Port-Gerät (ein Acht-Port-DNV-Modell gibt es nicht) und muss daher auf der Seite IP-Konfiguration im Modus IP-Router Extended betrieben werden, damit die vier gerouteten Schnittstellen verfügbar sind. Sie legen fest, welche physische Schnittstelle welche Rolle übernimmt (WAN / DMZ / LAN), wählen die LAN-seitige Schnittstelle unten als 460-Netzwerk-Schnittstelle aus und sind selbst dafür verantwortlich, die Paketfilter-Regelsätze zu definieren, die die Gesamtkonfiguration IEC-61162-460-konform machen.

Einstellungen

IEC 61162-460 Gateway-Dienst aktivieren

Aktiviert oder deaktiviert den IEC 61162-460 Gateway-Dienst. Bei Aktivierung sendet das Gerät zyklische Syslog-Meldungen, SRP/HBT-Sentences zur Topologie-Erkennung sowie BAM-Warnmeldungen über die 460-Netzwerk-Schnittstelle gemäß IEC 61162-460 und erfasst Schnittstellenstatistiken, Nachbartabellen und aktive Verbindungen.

Konfiguration

Systemfunktions-ID (SFI)

Der Systemfunktions-Identifier (System Function Identifier) gemäß IEC 61162-460. Standardwert ist NF0001 (Navigation Function). Die SFI ist in allen SRP-Sentences zur Topologie-Erkennung und Kollisionserkennung enthalten.

460-Netzwerk-Schnittstelle

Die physische Ethernet-Schnittstelle für die IEC-61162-460-Multicast-Kommunikation (Syslog, SRP/HBT, BAM). Dies muss ein dedizierter 460-Netzwerk-Port sein.
