Metriken

Navigation: Konfiguration > IoT > Daten > Metriken

Die Seite Metriken definiert die Liste aller Datenpunkte (Metriken), die das IoT-Gateway der IRF1000 erfasst und weiterleitet. Jede Metrik repräsentiert einen einzelnen Messwert -- z.B. eine Temperaturmessung, einen Zählerstand oder ein Statusflag -- und muss einem über seinen Pfad identifizierten Datensatz zugeordnet werden. Sobald Metriken hier definiert sind, stehen sie auf den jeweiligen Quellkonfigurationsseiten zur Zuordnung zu physischen Datenquellen bereit (beispielsweise Modbus/RTU-Metriken, Modbus/TCP-Metriken oder OPC UA-Metriken). Die erfassten Metrikwerte können anschließend über die konfigurierten IoT-Ziele wie Big-LinX IoT-Push oder MQTT-Ziel an externe Systeme übertragen werden. Vor dem Versand können die Metrikwerte optional durch den IoT-Differenzfilter verarbeitet werden, um nur geänderte Werte zu übertragen und das Datenvolumen zu reduzieren.

Voraussetzungen

• Mindestens eine IoT-Datenquelle muss vorhanden oder geplant sein (z.B. ein Modbus RTU-Gerät, ein Modbus TCP-Server oder ein OPC UA-Server), damit die hier definierten Metriken später tatsächlichen Quelldaten zugeordnet werden können.
• Mindestens ein IoT-Ziel (Big-LinX IoT-Push oder MQTT-Ziel) sollte konfiguriert sein, damit die erfassten Metriken weitergeleitet werden können.

Einstellungen

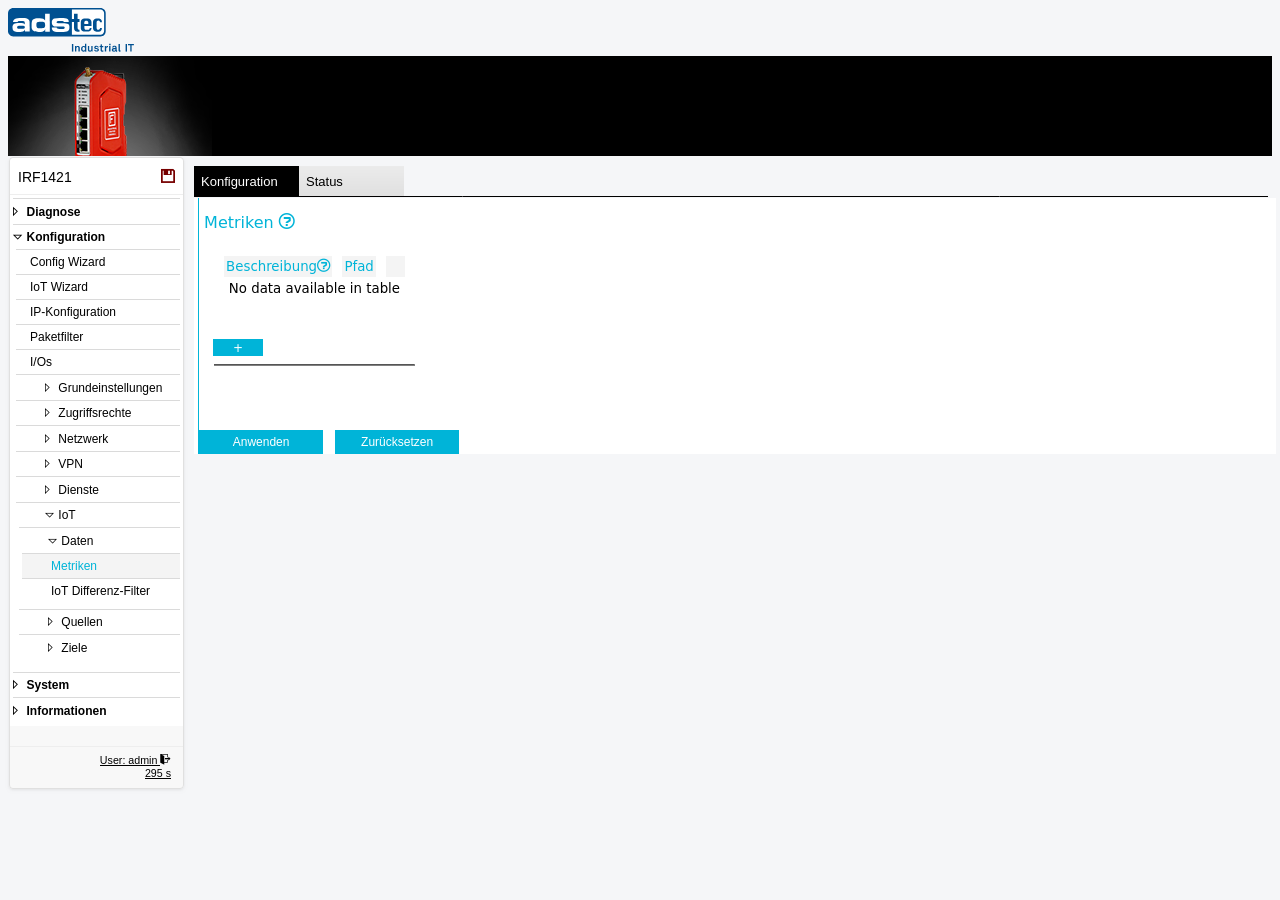

Metrik-Tabelle

Die Tabelle listet alle derzeit auf dem Gerät definierten Metriken auf. Jede Zeile repräsentiert eine Metrik. Verwenden Sie die Schaltfläche + unterhalb der Tabelle, um einen neuen Metrik-Eintrag hinzuzufügen. Um eine Metrik zu entfernen, löschen Sie die entsprechende Zeile aus der Tabelle.

Beschreibung

Ein frei wählbares Textfeld zur Beschreibung der Metrik. Dieses Feld dient ausschließlich der Dokumentation und Übersichtlichkeit -- es hilft, die Metrik in der Konfigurationsoberfläche und auf den Quellzuordnungsseiten zu identifizieren. Wählen Sie einen aussagekräftigen Namen, der die physische Größe oder das gemessene Signal beschreibt (z.B. "Motortemperatur", "Leitungsdruck", "Fördergeschwindigkeit").

Pfad

Der Datensatzpfad, der die Metrik innerhalb der IoT-Datenstruktur identifiziert. Der Pfad legt fest, wie die Metrik bei der Übertragung an IoT-Ziele organisiert und adressiert wird. Jede Metrik muss über ihren Pfad einem Datensatz zugeordnet werden. Verwenden Sie eine hierarchische Notation, um zusammengehörige Metriken logisch zu gruppieren (z.B. "anlage1/linie2/temperatur").

Klicken Sie nach dem Hinzufügen oder Ändern von Metriken auf Anwenden, um die Änderungen zu aktivieren. Die Metriken stehen dann auf den jeweiligen Quellkonfigurationsseiten zur Zuordnung bereit. Um die Konfiguration dauerhaft zu sichern, speichern Sie die Einstellungen über die Seite Speichern.

Hinweis

Die Seite Metriken definiert ausschließlich die Datenpunkte und deren Metadaten. Die eigentliche Datenerfassung -- welches Protokoll verwendet wird, welches Register oder welcher Knoten abgefragt wird und in welchem Intervall -- wird auf den jeweiligen Quellzuordnungsseiten unter Konfiguration > IoT > Quellen konfiguriert.
