Bonding — Status

Navigation: Konfiguration > Netzwerk > Bonding > Status

Die Registerkarte Status zeigt den aktuellen Betriebszustand der WAN-Bonding-Konfiguration an. Sie bietet eine reine Statusübersicht der aktiven Bonding-Parameter und des Verbindungszustands und ermöglicht es dem Bediener zu überprüfen, ob Bonding wie erwartet funktioniert, und Konnektivitätsprobleme zu diagnostizieren. Der Bonding-Modus und die zugehörigen Parameter werden auf der Seite Bonding konfiguriert.

Statusanzeige

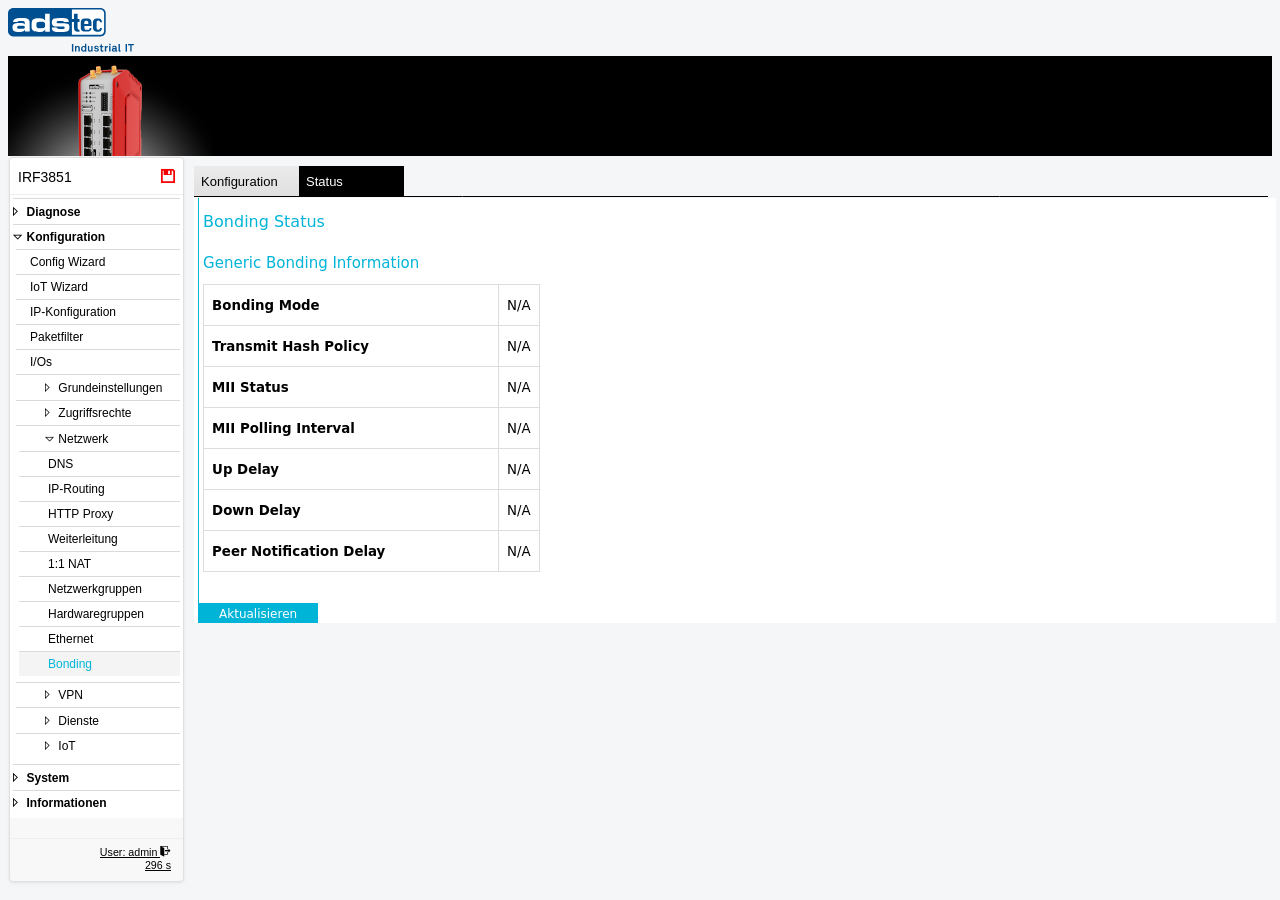

Diese Registerkarte ist eine reine Statusansicht. Unter der Überschrift "Generic Bonding Information" zeigt die Seite die aktuellen Bonding-Parameter und den Verbindungszustand an. Wenn Bonding nicht aktiviert ist, zeigen alle Felder "N/A" an.

Bonding Mode

Zeigt den aktuell aktiven Bonding-Modus an (z. B. Active Backup oder 802.3ad / LACP). Zeigt "N/A" an, wenn Bonding deaktiviert ist.

Transmit Hash Policy

Gibt die Hash-Richtlinie an, die zur Verteilung des ausgehenden Datenverkehrs über die gebündelten Links verwendet wird. Dieses Feld ist im 802.3ad-/LACP-Modus relevant und zeigt die konfigurierte Richtlinie (Layer 2, Layer 2 + 3 oder Layer 3 + 4). Zeigt "N/A" an, wenn Bonding deaktiviert ist oder wenn der Modus keine Transmit Hash Policy verwendet.

MII Status

Meldet den Media Independent Interface (MII) Verbindungsstatus der Bonding-Gruppe. Dies zeigt an, ob die gebündelte Schnittstelle auf der physischen Ebene aktiv oder inaktiv ist. Zeigt "N/A" an, wenn Bonding deaktiviert ist.

MII Polling Interval

Zeigt das konfigurierte Intervall (in Millisekunden) an, in dem der Verbindungsstatus der gebündelten Schnittstellen abgefragt wird. Kürzere Intervalle ermöglichen eine schnellere Erkennung von Link-Ausfällen.

Up Delay

Zeigt die konfigurierte Verzögerung (in Millisekunden) an, bevor ein neu verfügbarer Link als betriebsbereit gilt. Dieser Wert entspricht der Einstellung Up Delay auf der Konfigurationsseite Bonding.

Down Delay

Zeigt die konfigurierte Verzögerung (in Millisekunden) an, bevor ein nicht verfügbarer Link als ausgefallen markiert wird. Dieser Wert entspricht der Einstellung Down Delay auf der Konfigurationsseite Bonding.

Peer Notification Delay

Zeigt die Verzögerung (in Millisekunden) an, bevor der Bonding-Treiber nach einem Failover-Ereignis Peer-Notification-Frames sendet. Peer-Benachrichtigungen informieren vorgeschaltete Netzwerkgeräte (z. B. Switches) über MAC-Adressänderungen infolge eines Link-Failovers.

ACHTUNG

Die Registerkarte Status zeigt den Bonding-Zustand nur an, wenn Bonding auf der Konfigurationsseite Bonding aktiviert wurde. Wenn alle Felder "N/A" anzeigen, überprüfen Sie, ob der Betriebsmodus auf der Seite IP-Konfiguration auf IP-Router Extended eingestellt ist und ob Bonding aktiviert und übernommen wurde. Für eine detailliertere Link-Diagnose konsultieren Sie das Eventlog und die Seite Ethernet.
