IEC 61162-460 Gateway — Status
Navigation: Konfiguration > Dienste > IEC 61162-460 > Status

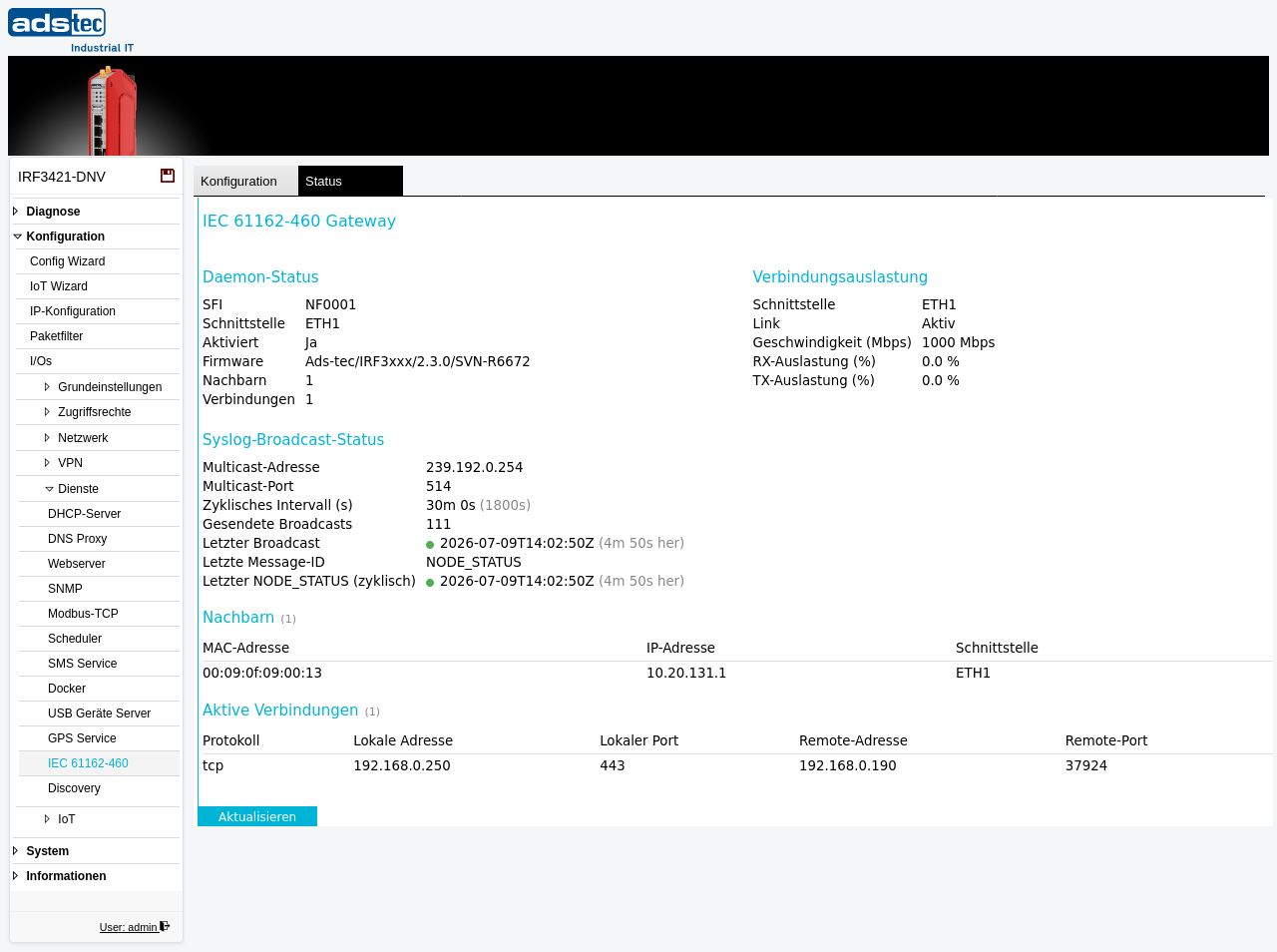

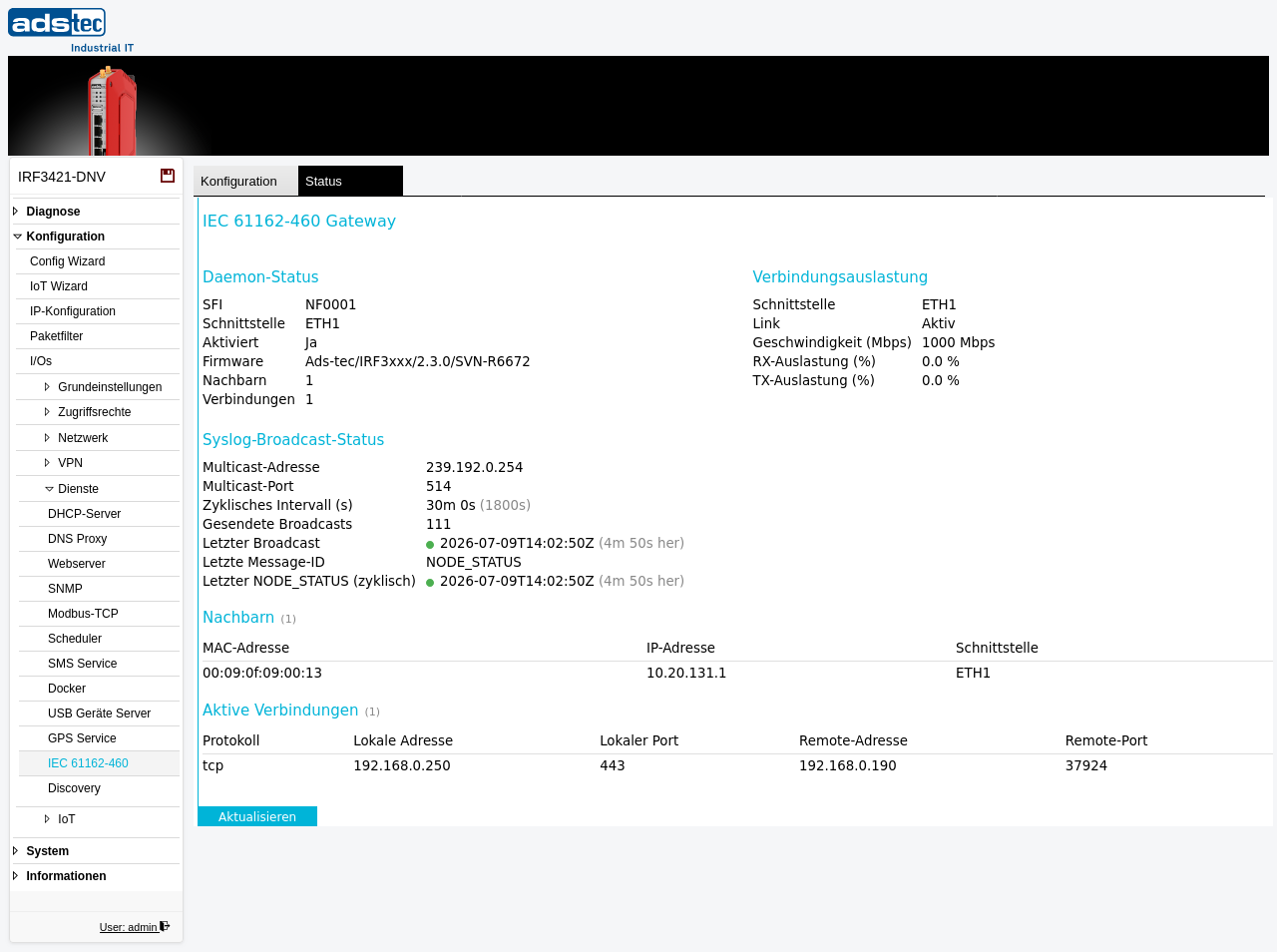

Die Registerkarte Status zeigt den Live-Status des IEC 61162-460 Gateway-Dienstes der IRF3000 — den Daemon-Status, die Verbindungsauslastung der 460-Netzwerk-Schnittstelle, die von IEC 61162-460 geforderte Syslog-Broadcast-Aktivität sowie die erkannten Nachbarn und aktiven Verbindungen. Der Dienst selbst wird auf der Registerkarte IEC 61162-460 aktiviert und konfiguriert.
Daemon-Status
- SFI
- Die konfigurierte Systemfunktions-ID (z. B. NF0001).
- Schnittstelle
- Die 460-Netzwerk-Schnittstelle, an die das Gateway gebunden ist.
- Aktiviert
- Ob der Gateway-Dienst derzeit läuft.
- Firmware
- Die Firmware-Kennung des IEC-61162-460-Gateways.
- Nachbarn
- Die Anzahl der aktuell im 460-Netzwerk erkannten weiteren IEC-61162-460-Knoten.
- Verbindungen
- Die Anzahl der aktiven Verbindungen zum Gateway.
Verbindungsauslastung
Zeigt Zustand und Last der 460-Netzwerk-Schnittstelle: den Namen der Schnittstelle, den Link-Status (Aktiv / Inaktiv), die ausgehandelte Geschwindigkeit (Mbps) sowie die aktuelle RX-Auslastung (%) und TX-Auslastung (%).
Syslog-Broadcast-Status
Zeigt die zyklischen Syslog-Multicast-Broadcasts, die das Gateway gemäß IEC 61162-460 sendet:
- Multicast-Adresse / Multicast-Port
- Die IPv4-Multicast-Gruppe und der UDP-Port für die 460-Syslog-Broadcasts (z. B. 239.192.0.254 : 514).
- Zyklisches Intervall (s)
- Das Intervall, in dem zyklische Statusmeldungen gesendet werden.
- Gesendete Broadcasts
- Die Anzahl der seit dem Start des Dienstes gesendeten Broadcast-Meldungen.
- Letzter Broadcast
- Der Zeitstempel des letzten Broadcasts.
- Letzte Message-ID
- Die Kennung der letzten Broadcast-Meldung (z. B. NODE_STATUS).
- Letzter NODE_STATUS (zyklisch)
- Der Zeitstempel der letzten zyklischen NODE_STATUS-Meldung.
Nachbarn
Eine Tabelle der im 460-Netzwerk erkannten IEC-61162-460-Knoten, jeweils mit MAC-Adresse, IP-Adresse und der Schnittstelle, auf der der Knoten erkannt wurde.
Aktive Verbindungen
Eine Tabelle der aktuell aktiven Verbindungen zum Gateway, jeweils mit Protokoll, Lokale Adresse, Lokaler Port, Remote-Adresse und Remote-Port.
Klicken Sie auf Aktualisieren, um den Status zu aktualisieren.
Hinweis
Dies ist eine schreibgeschützte Statusansicht. Um den Gateway-Dienst zu aktivieren oder zu konfigurieren, wechseln Sie auf die Registerkarte IEC 61162-460.
