WAN
Navigation: Diagnose > WAN

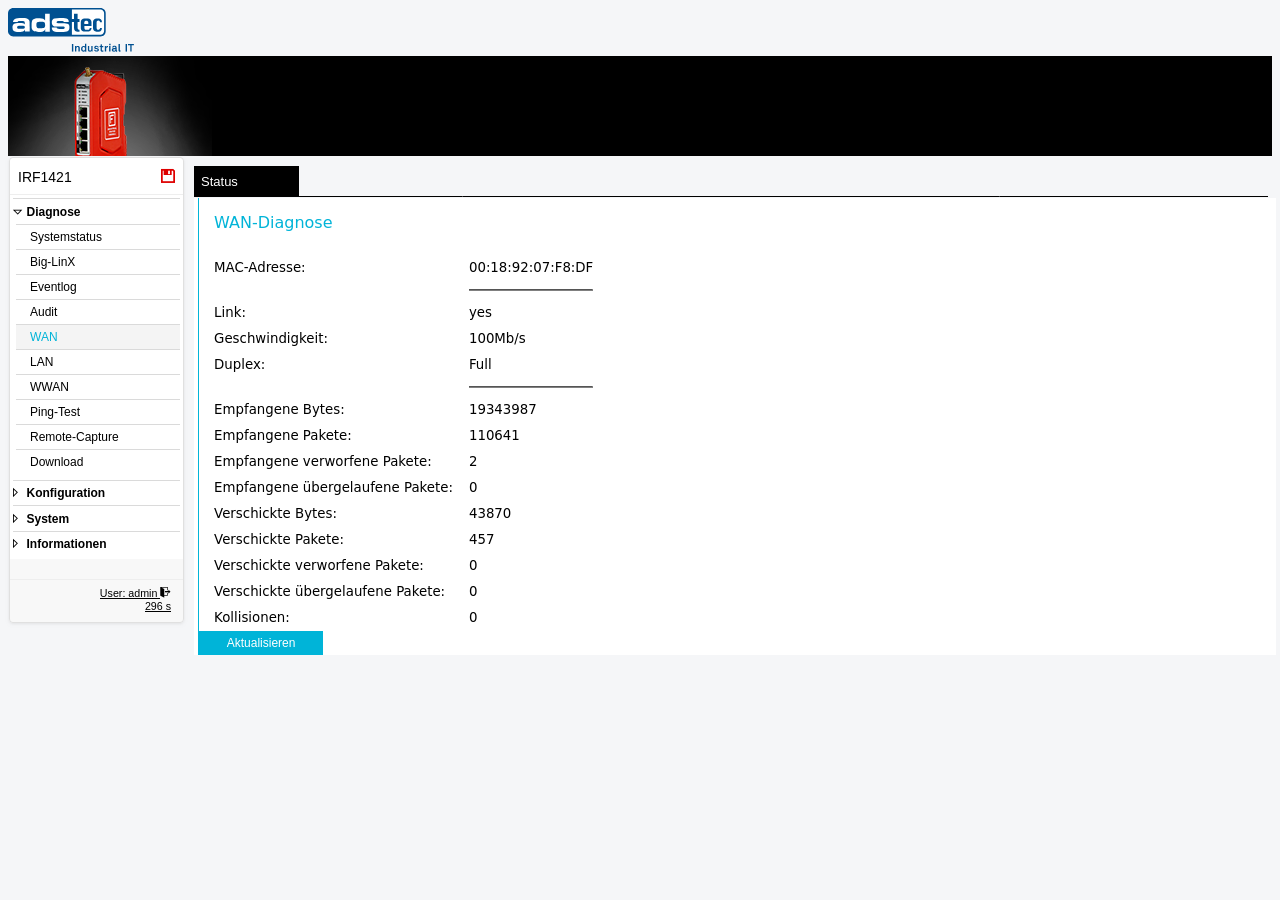

Die WAN-Diagnoseseite zeigt den aktuellen Status und die Verkehrsstatistiken der WAN-Schnittstelle (Wide Area Network) an. Verwenden Sie diese Seite, um zu prüfen, ob die physische Ethernet-Verbindung aktiv ist, die ausgehandelte Verbindungsgeschwindigkeit und den Duplex-Modus zu bestätigen sowie die Paketzähler auf Anzeichen von Übertragungsfehlern oder Netzwerkproblemen zu überwachen. Erhöhte Werte bei verworfenen Paketen, übergelaufenen Paketen oder Kollisionen können auf Verkabelungsprobleme, Duplex-Fehlanpassungen oder Netzwerküberlastung hinweisen, die einer weiteren Untersuchung bedürfen.
Verbindungsstatus
Der obere Bereich zeigt die physischen und verbindungsspezifischen Eigenschaften der WAN-Schnittstelle:
- MAC-Adresse
- Die Hardware-MAC-Adresse der WAN-Ethernet-Schnittstelle.
- Link
- Gibt an, ob eine physische Ethernet-Verbindung hergestellt ist. Der Wert yes bestätigt, dass die Schnittstelle mit einem Netzwerkgerät verbunden und die Verbindung aktiv ist. Der Wert no bedeutet, dass kein Verbindungspartner erkannt wurde — prüfen Sie die Kabelverbindung sowie den angeschlossenen Switch oder Router.
- Geschwindigkeit
- Die ausgehandelte Verbindungsgeschwindigkeit der WAN-Schnittstelle (z. B. 10Mb/s, 100Mb/s oder 1000Mb/s). Dieser Wert wird bei der Auto-Negotiation mit dem angeschlossenen Netzwerkgerät ermittelt. Wenn die angezeigte Geschwindigkeit nicht dem erwarteten Wert entspricht, überprüfen Sie die Fähigkeiten sowohl des Geräts als auch des angeschlossenen Switches oder Routers. Die Verbindungsgeschwindigkeit kann auch manuell auf der Seite Ethernet konfiguriert werden.
- Duplex
- Der ausgehandelte Duplex-Modus der WAN-Schnittstelle — Full (gleichzeitiges Senden und Empfangen) oder Half (abwechselndes Senden und Empfangen). Vollduplex ist der Standard für moderne Ethernet-Verbindungen. Eine Halbduplex-Verbindung kann auf eine Duplex-Fehlanpassung hinweisen, die zu erheblichen Leistungseinbußen und vermehrten Kollisionen führen kann.
Verkehrsstatistik
Der untere Bereich enthält kumulative Paket- und Bytezähler für die WAN-Schnittstelle seit dem letzten Systemstart:
- Empfangene Bytes
- Die Gesamtzahl der auf der WAN-Schnittstelle empfangenen Bytes.
- Empfangene Pakete
- Die Gesamtzahl der auf der WAN-Schnittstelle empfangenen Pakete.
- Empfangene verworfene Pakete
- Die Anzahl der empfangenen Pakete, die vom Schnittstellentreiber verworfen wurden, typischerweise aufgrund von Pufferüberläufen. Ein Wert ungleich Null kann darauf hinweisen, dass das Gerät Datenverkehr schneller empfängt, als es verarbeiten kann.
- Empfangene übergelaufene Pakete
- Die Anzahl der empfangenen Pakete, die verloren gingen, weil der Hardware-Puffer der Schnittstelle voll war. Anhaltende Überläufe deuten auf eine dauerhaft hohe Verkehrslast oder einen Leistungsengpass hin.
- Verschickte Bytes
- Die Gesamtzahl der von der WAN-Schnittstelle gesendeten Bytes.
- Verschickte Pakete
- Die Gesamtzahl der von der WAN-Schnittstelle gesendeten Pakete.
- Verschickte verworfene Pakete
- Die Anzahl der ausgehenden Pakete, die vor der Übertragung verworfen wurden, typischerweise aufgrund von Warteschlangenüberläufen.
- Verschickte übergelaufene Pakete
- Die Anzahl der ausgehenden Pakete, die aufgrund eines Sendepufferüberlaufs verloren gingen.
- Kollisionen
- Die Anzahl der auf der WAN-Schnittstelle erkannten Ethernet-Kollisionen. Kollisionen treten bei Halbduplex-Verbindungen auf, wenn zwei Geräte gleichzeitig senden. Bei einer Vollduplex-Verbindung sollte dieser Zähler bei Null bleiben. Ein steigender Kollisionszähler bei einer als Vollduplex gemeldeten Verbindung weist auf eine Duplex-Fehlanpassung mit dem angeschlossenen Switch oder Router hin.
Hinweis
Alle Verkehrszähler werden beim Neustart des Geräts auf Null zurückgesetzt. Die Zähler stellen kumulative Werte seit dem letzten Systemstart dar.
Klicken Sie auf Aktualisieren, um die angezeigten Werte mit den aktuellen Statistiken des Geräts zu aktualisieren.
