WWAN

Navigation: Diagnose > WWAN

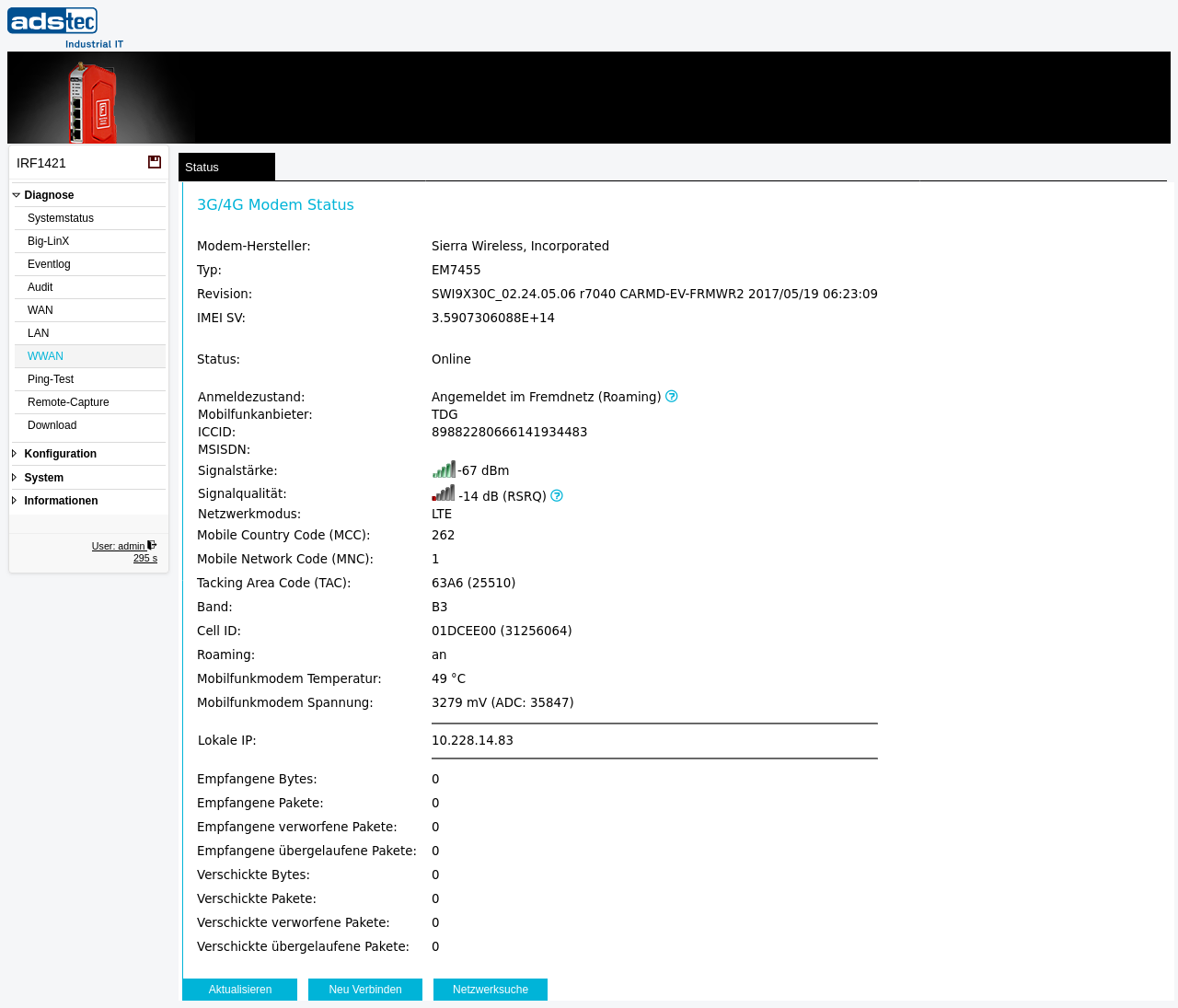

Die WWAN-Diagnoseseite zeigt den aktuellen Status und detaillierte Informationen über das Mobilfunkmodem und die Mobilfunkverbindung des Geräts an. Verwenden Sie diese Seite, um zu prüfen, ob das Modem online ist, die Signalstärke und -qualität zu kontrollieren, den aktiven Netzbetreiber zu identifizieren und die Verkehrsstatistiken der Mobilfunkverbindung zu überwachen. Diese Informationen sind für die Fehlersuche bei Mobilfunk-Verbindungsproblemen wie Registrierungsfehlern, schwachen Signalbedingungen oder unerwartetem Datenverbrauch unerlässlich.

Hinweis

Die in diesem Abschnitt beschriebenen WWAN-Einstellungen (Mobilfunk) sind nur bei IRF1000-Modellen mit optionalem WWAN-Modem verfügbar. Diese Einstellungen werden auf Geräten ohne Mobilfunk-Hardware nicht angezeigt.

WWAN

3G/4G-Modemstatus

Der obere Bereich zeigt die Hardware-Identifikation und Firmware-Details des integrierten Mobilfunkmodems:

Modem Vendor: Der Hersteller des Mobilfunkmodem-Moduls (z. B. Sierra Wireless, Incorporated).
Model: Die Modellbezeichnung des Modems (z. B. EM7455).
Revision: Die Firmware-Revisionszeichenkette des Modems, einschließlich Build-Kennung und Datum.
IMEI SV: Die IMEI-Softwareversionsnummer des Modems.
Firmware version: Die aktuell auf dem Mobilfunkmodem laufende Firmware-Version.
Config version: Die Konfigurations-Versionskennung des Modems.
Carrier name: Das auf dem Modem geladene Carrier-Profil (z. B. GENERIC). Dieses bestimmt die Kompatibilitätseinstellungen des Modems für das Mobilfunknetz.

Verbindungsstatus

State: Der aktuelle Verbindungsstatus des Mobilfunkmodems — online bedeutet, dass das Modem erfolgreich eine Verbindung zum Mobilfunknetz hergestellt und eine IP-Adresse erhalten hat. Andere Werte wie offline oder connecting zeigen an, dass die Verbindung noch nicht hergestellt ist.

Netzwerkregistrierung

Registration state: Der Registrierungsstatus des Modems beim Mobilfunknetz. Typische Werte sind Registered to home network oder Registered to foreign network (roaming). Wenn sich das Modem nicht registrieren kann, prüfen Sie die SIM-Karte, die PIN-Konfiguration und die APN-Einstellungen auf der Seite IP-Konfiguration.
Active network provider: Der Name des Mobilfunknetzbetreibers, mit dem das Modem aktuell verbunden ist (z. B. Telekom.de 1nce.net).
ICCID: Der Integrated Circuit Card Identifier — die eindeutige Seriennummer der eingelegten SIM-Karte.
MSISDN: Die Mobile Subscriber Integrated Services Digital Network Number — die der SIM-Karte zugeordnete Telefonnummer, sofern vom Netzbetreiber bereitgestellt.

Signal- und Funkparameter

Signal strength: Die empfangene Signalleistung in dBm, dargestellt mit einem visuellen Balkenindikator. Typische Werte reichen von etwa -50 dBm (ausgezeichnet) bis -110 dBm (sehr schwach). Werte unter -100 dBm können zu unzuverlässiger Konnektivität und erhöhter Latenz führen.
Signal quality: Eine sekundäre Signalqualitätsmetrik, die vom Modem gemeldet wird, z. B. RSRQ (Reference Signal Received Quality) in dB. Dieser Wert gibt die Qualität des empfangenen Signals im Verhältnis zu Interferenzen und Rauschen an. Höhere (weniger negative) Werte bedeuten eine bessere Signalqualität.
Network mode: Die aktuell verwendete Funkzugangstechnologie — beispielsweise LTE, UMTS oder GSM. LTE bietet den höchsten Durchsatz und die niedrigste Latenz. Das Modem wählt automatisch die beste verfügbare Technologie basierend auf den Netzwerkbedingungen.
Mobile Country Code (MCC): Der dreistellige Code zur Identifikation des Landes des aktiven Mobilfunknetzes (z. B. 262 für Deutschland).
Mobile Network Code (MNC): Der Code zur Identifikation des spezifischen Mobilfunknetzbetreibers innerhalb des Landes (z. B. 1 für Telekom).
Tracking Area Code (TAC): Der Tracking Area Code der LTE-Zelle, bei der das Modem aktuell eingebucht ist. Dieser Wert ist nützlich zur Identifikation des geografischen Bereichs der versorgenden Zelle.
Band: Das aktuell für die Mobilfunkverbindung verwendete Frequenzband (z. B. B3, B7, B20). Die verfügbaren Bänder hängen von der Modem-Hardware und dem Mobilfunknetzbetreiber ab.
Cell ID: Die eindeutige Kennung des versorgenden Mobilfunkmastes. Dieser Wert kann zur Identifikation der spezifischen Basisstation verwendet werden, mit der das Modem verbunden ist, was bei der Fehlersuche bei Abdeckungsproblemen hilfreich ist.
Roaming: Zeigt an, ob sich das Modem derzeit in einem fremden Netz im Roaming befindet — on oder off. Roaming kann je nach Mobilfunktarif zusätzliche Kosten verursachen.

Modem-Hardwarestatus

Mobile modem temperature: Die aktuelle Betriebstemperatur des Mobilfunkmodems in Grad Celsius. Überwachen Sie diesen Wert in Umgebungen mit hohen Umgebungstemperaturen, um sicherzustellen, dass das Modem innerhalb seines spezifizierten Temperaturbereichs arbeitet.
Mobile modem voltage: Die aktuelle Versorgungsspannung des Mobilfunkmodems in Millivolt (mV). Dieser Wert sollte im Normalbetrieb stabil bleiben. Signifikante Abweichungen können auf Probleme mit der Stromversorgung hinweisen.

Lokale IP

Local IP: Die IP-Adresse und Subnetzmaske, die der WWAN-Schnittstelle vom Mobilfunknetzbetreiber zugewiesen wurde. Dies ist die Adresse, die das Gerät für die Mobilfunkkommunikation verwendet. Die zugewiesene Adresse kann eine private Adresse sein, wenn der Netzbetreiber Carrier-Grade NAT einsetzt.

Verkehrsstatistik

Der untere Bereich zeigt kumulative Paket- und Bytezähler für die WWAN-Schnittstelle seit dem letzten Systemstart oder der letzten Modem-Neuverbindung:

Empfangene Bytes: Die Gesamtzahl der über die Mobilfunkschnittstelle empfangenen Bytes.
Empfangene Pakete: Die Gesamtzahl der über die Mobilfunkschnittstelle empfangenen Pakete.
Empfangene verworfene Pakete: Die Anzahl der empfangenen Pakete, die vom System verworfen wurden. Ein Wert ungleich Null kann auf Pufferüberläufe oder Ressourcenengpässe hinweisen.
Empfangene übergelaufene Pakete: Die Anzahl der empfangenen Pakete, die verloren gingen, weil der Schnittstellenpuffer voll war.
Verschickte Bytes: Die Gesamtzahl der von der Mobilfunkschnittstelle gesendeten Bytes.
Verschickte Pakete: Die Gesamtzahl der von der Mobilfunkschnittstelle gesendeten Pakete.
Verschickte verworfene Pakete: Die Anzahl der ausgehenden Pakete, die vor der Übertragung verworfen wurden.
Verschickte übergelaufene Pakete: Die Anzahl der ausgehenden Pakete, die aufgrund eines Sendepufferüberlaufs verloren gingen.

Hinweis

Alle Verkehrszähler werden beim Neustart des Geräts oder bei erneutem Verbindungsaufbau der Mobilfunkverbindung auf Null zurückgesetzt. Die Zähler stellen kumulative Werte seit dem letzten Verbindungsstart dar.

Aktionen

Klicken Sie auf Aktualisieren, um die angezeigten Werte mit dem aktuellen Status des Geräts zu aktualisieren.

Klicken Sie auf Neu verbinden, um die Mobilfunkverbindung zu trennen und neu aufzubauen. Verwenden Sie diese Aktion, wenn sich das Modem in einem Fehlerzustand befindet oder wenn sich Netzwerkparameter geändert haben und eine neue Verbindung erforderlich ist.

Klicken Sie auf Netzwerksuche, um eine Suche nach verfügbaren Mobilfunknetzen zu starten. Dies kann nützlich sein, um zu überprüfen, welche Netzbetreiber am aktuellen Standort verfügbar sind, insbesondere bei der Fehlersuche bei Registrierungs- oder Roaming-Problemen.
